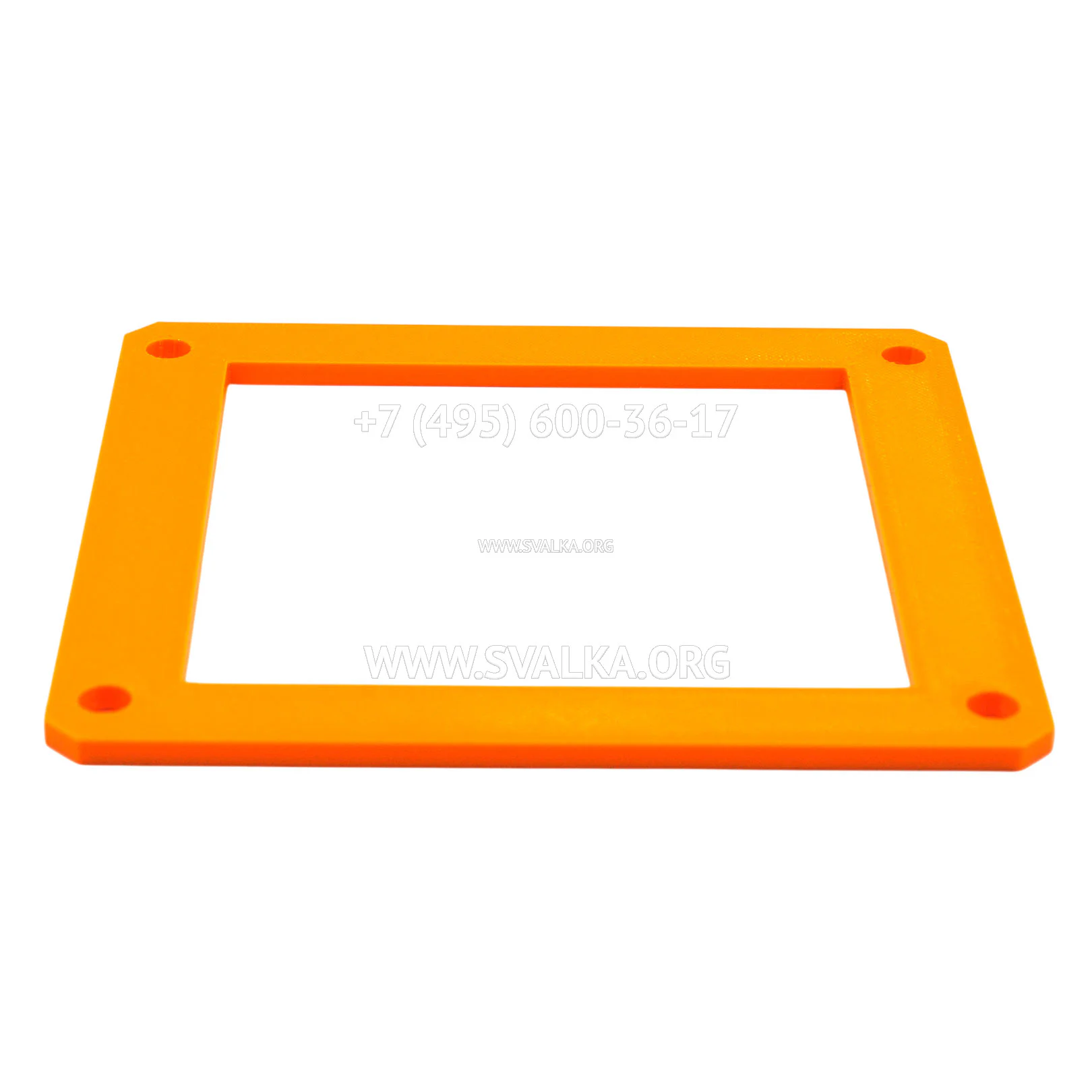

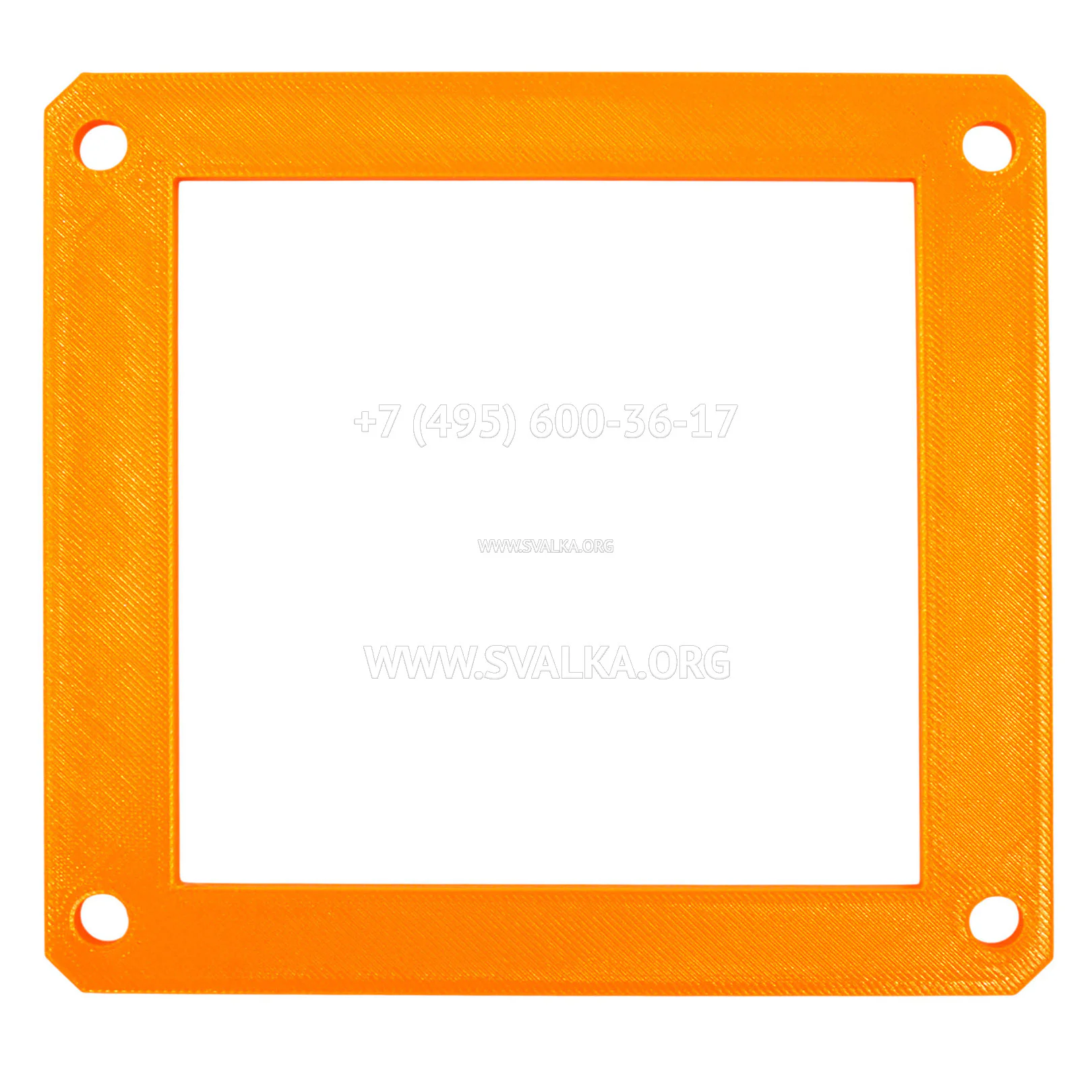

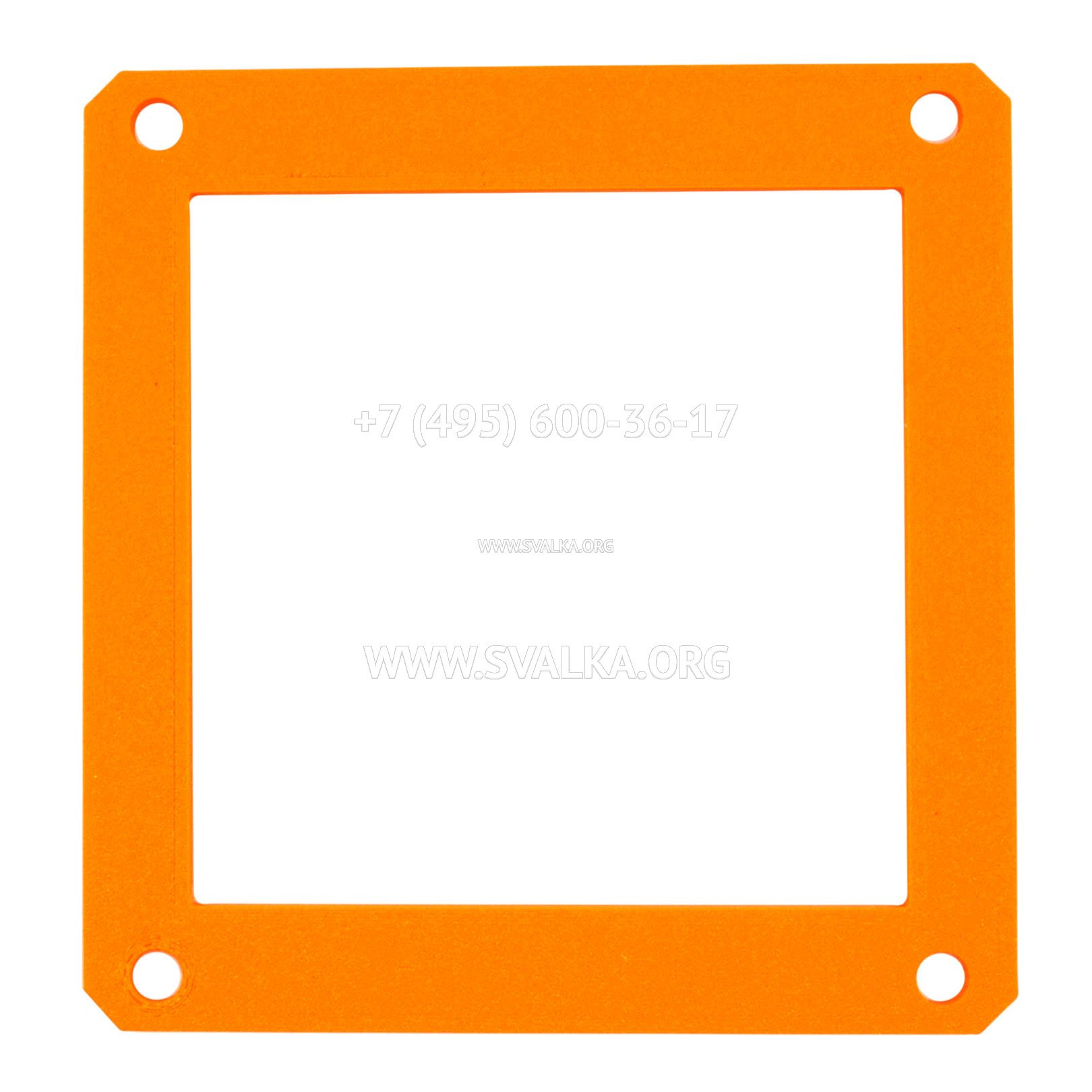

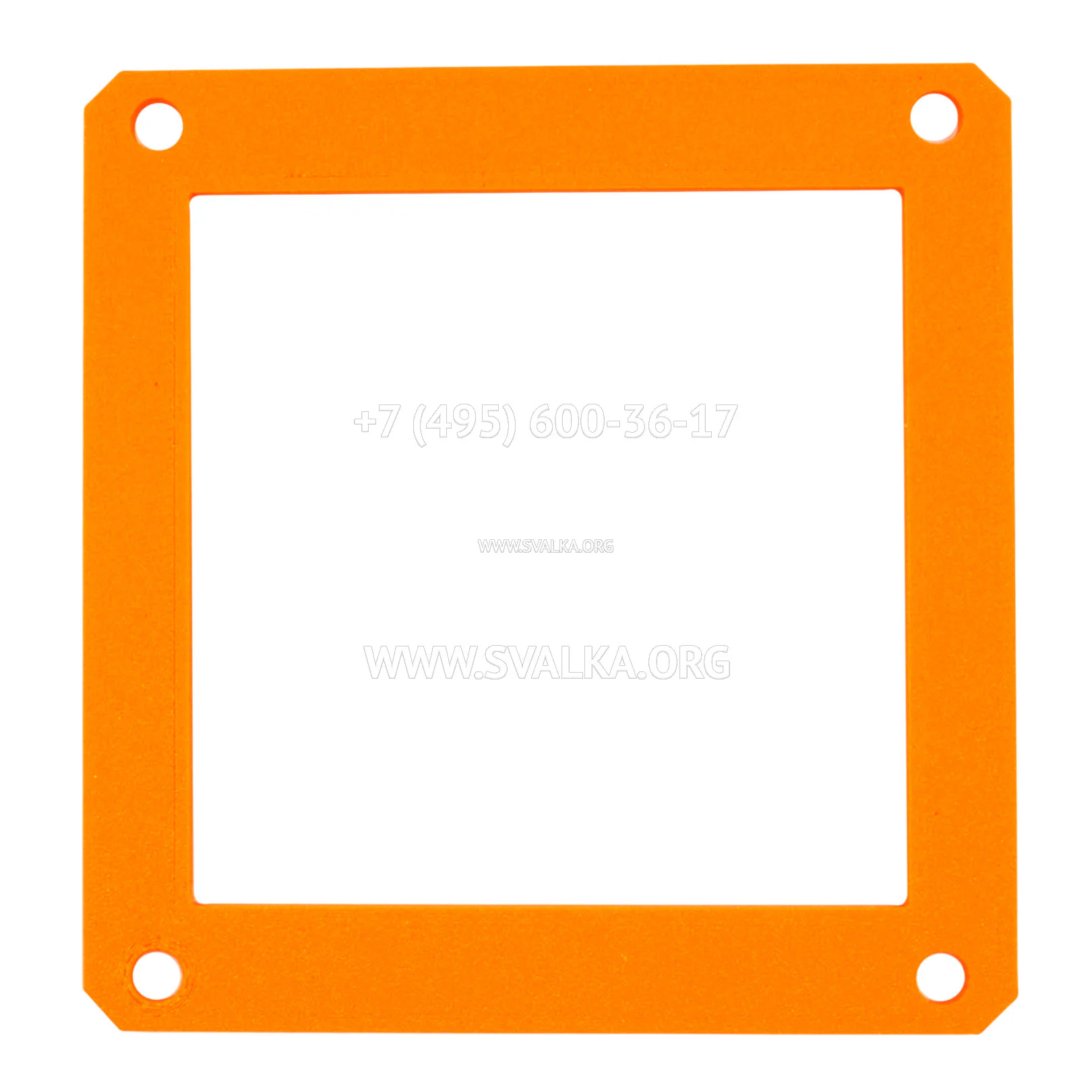

Прокладка вентилятора 50, 60 (2110029)
Прокладка вентилятора — расходный уплотнительный элемент, который ставится в стык воздушного тракта вентилятора: между фланцем корпуса и посадочным местом, под крышку или в соединение входного/выходного патрубка. Её задача — не пустить воздух мимо рабочего сечения, исключить подсос извне и утечку в окружающую среду, а заодно снизить передачу вибрации и шума от крыльчатки на металлические поверхности. В наименовании позиции указаны индексы 50 и 60, артикул Витапром — 101.622.003; сам артикул в каталоге отнесён к разделу «Печать на заказ». Роль этой детали видна в общем цикле розжига. Вентилятор работает на предпродувке камеры: топочный автомат включает его, а реле давления воздуха подтверждает, что поток есть, и только после этого разрешается розжиг и подача топлива. Дальше по цепочке идут сервопривод воздушной заслонки и головка горелки. Если уплотнение в стыке вентилятора негерметично, поток частично уходит мимо, напор на реле давления воздуха падает, и автоматика либо не даёт команду на розжиг, либо уходит в аварийную блокировку. Поэтому такую прокладку нельзя считать мелочью: от неё зависит прохождение пусковой последовательности. Подбирают прокладки этого типа по геометрии посадочного места — наружному и внутреннему диаметру, расположению и шагу крепёжных отверстий, толщине — и по условиям работы: рабочей температуре воздуха, наличию в тракте следов топлива и конденсата, контактированию с горячими частями горелки.
